工作機械テーマパーク工場とは? [MACHINE TOOLS THEMA PARK]

工作機械テーマパークとは?

弊社の工場には古い機種から最新機種、小型機種から大型機種、汎用機から量産仕様機、珍しい機種等々、様々な工作機械が工場内に同居しているため、まるで工作機械のテーマパークのようです。

弊社の設備紹介を「工作機械テーマパーク工場」と命名して紹介します。

大物金属加工、技術と設備 工作機械テーマパーク工場とは? [THEME PARK]

大物品になると移動に手間が掛かってしまい工程数が多い品物などは複数の製作所に分けて依頼すると輸送費が大きな負担になり時間的にも納期を圧迫してきます。

当社では、多くの大物加工設備を取り揃えているので大抵のご依頼は一括してお受けできます。

また、当社近隣に大型メッキ工場もありますので直接運搬いたします。

PARK1-1 NCターニング

異形の鋳造素材(FC・FCD)を得意としケーシングや軸受けなどを加工しています。

ターニング加工後にMC工程も可能です。

NCターニング
メーカー 機種名 チャックサイズ 最大加工径 備考

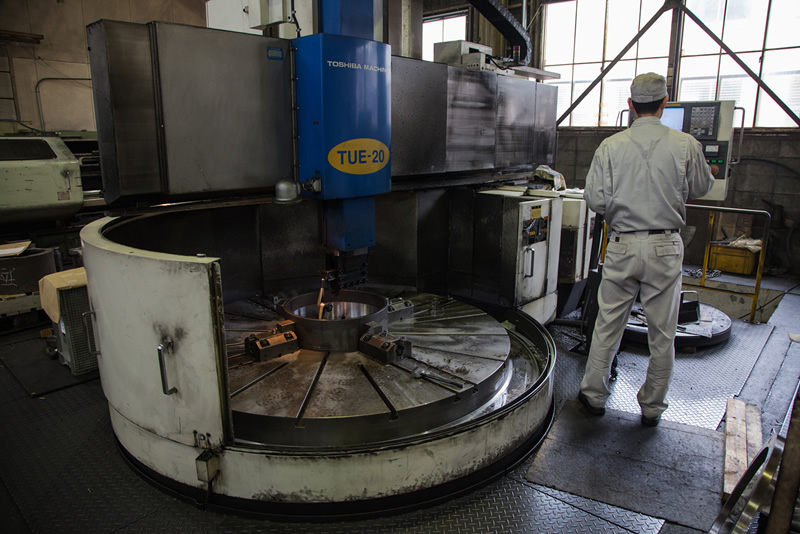

東芝 TUE-15 φ1500 φ1800×1500L ストローク900
東芝 TUE-20 φ2000 φ2300×1500L ストローク900

PARK1-2 大物・長尺物旋盤

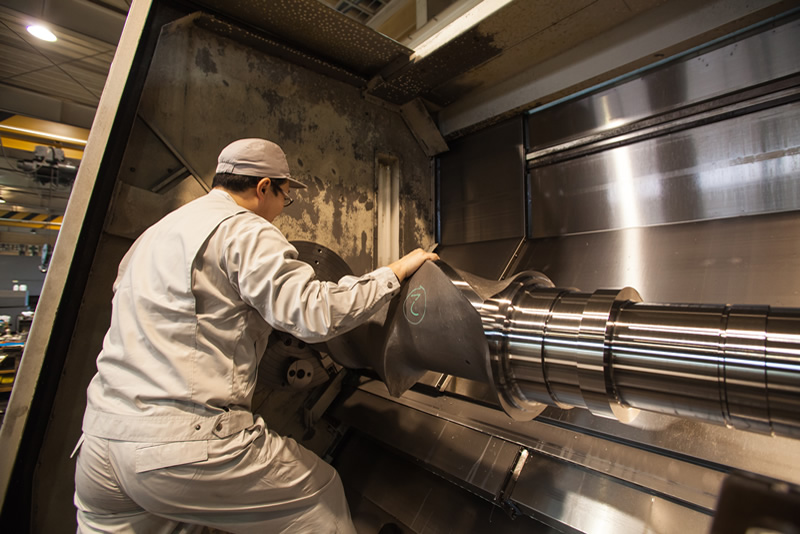

オークマLU45にて長尺物の加工の様子です。

普通旋盤にて基準加工を行いNC旋盤にて加工を行いました。

外径切削の他、内径加工もあるためLH55-Nに振れ止めを使用し加工を行いました。

大物・長尺物旋盤
メーカー 機種名 チャックサイズ 最大加工径 備考
オークマ LH55-N 24インチ φ1100 φ685×3000 C
オークマ LU45 24インチ φ660 φ350×2000 2SC
オークマ LU35 21インチ φ550 φ300×2000 2SC
オークマ LH35-N 21インチ φ630 φ350×2000 C

PARK1-3 門型マシニングセンタ

門型マシニングセンタ MCVにて加工した例です。

NCターニング加工後、タップ・油穴・座繰り加工などを行いました。

φ800高さ700

門型マシニングセンタ
メーカー 機種名 テーブルサイズ 備考
オークマ MCV 1800×1000 門幅1500(レトロフィット済み)
オークマ MCV-A 1800×1000 門幅1500(レトロフィット済み)
オークマ MCV-20A 2800×1300 門幅1800

PARK1-4 門型五面加工機

門型五面加工機MCR-Aにて加工した例です。

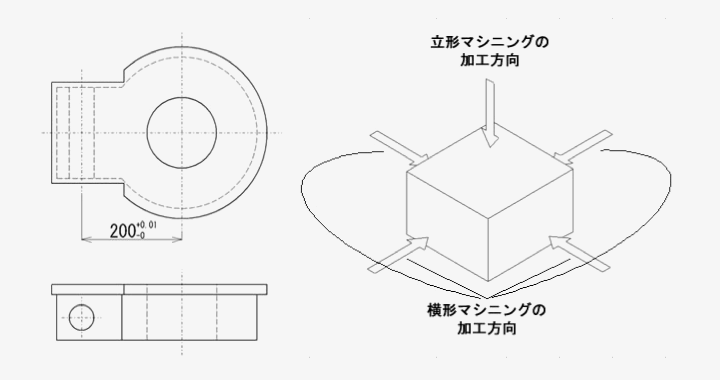

ワンチャックにて立型マシニングセンタ・横型マシニングセンタの加工できるため着脱による誤差の影響が無い為高精度の加工が行えます。

ギアボックスやアクチュエーターケースなどの直交位置交差などを得意としています。

門型五面加工機
メーカー 機種名 テーブルサイズ 備考
オークマ MCR-A 3000×2000 門幅2500 Zストローク650

PARK1-5 CNC横中ぐり盤

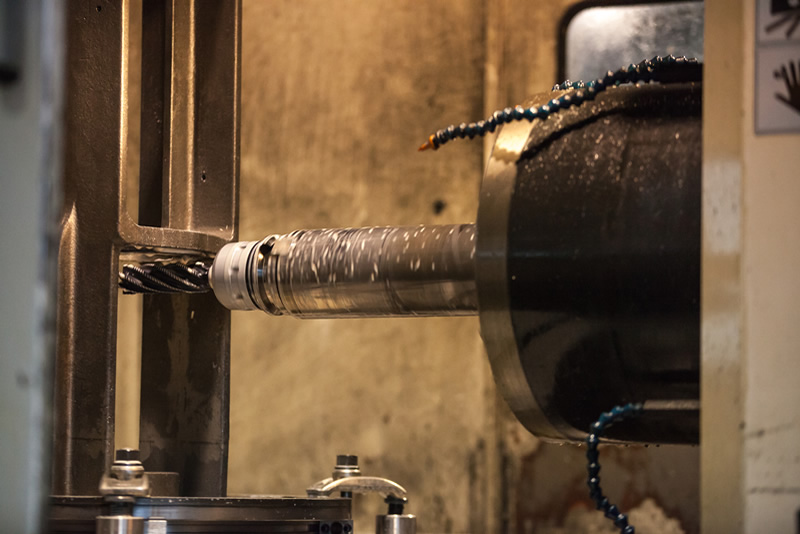

横中ぐり盤のW軸を伸ばして加工している様子です。

ピノキオの鼻のように伸びていきますので大径の深穴や段差の深い位置の加工が得意です。

CNC横中ぐり盤
メーカー 機種名 テーブルサイズ 備考
東芝 BTD-110.R13 1300×1100 オーバーハング可能、角度割り出し無制限

PARK1-6 プラノミラー

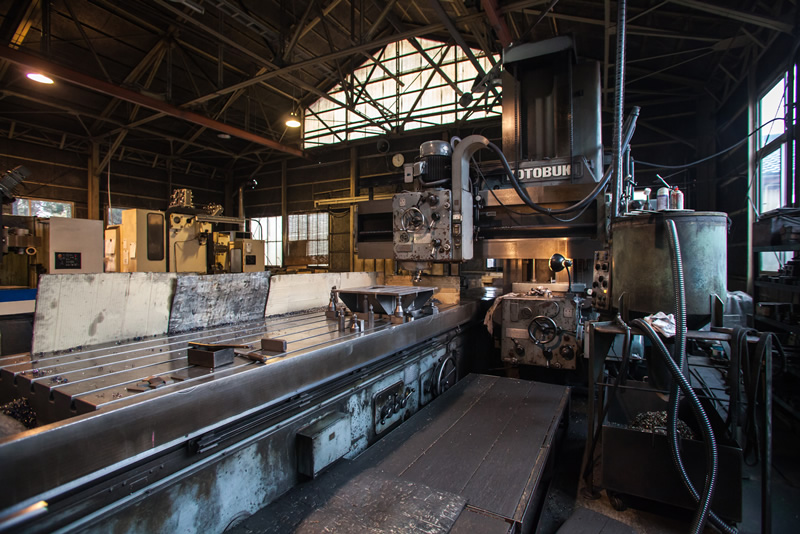

当社では主にマシニングセンタ前の基準加工に使用しています。

プラノミラー
メーカー 機種名 テーブルサイズ 備考
寿 OPM-111 3000×1100 片持ち型のためオーバーハング可能

その他設備

  • ラジアルボール盤 1台
  • 汎用ターニング  2台
