一辺３ｍ・外径３．５ｍまでの部品を多様な加工手段で一貫加工
|
||||||||
|
||||||||
|

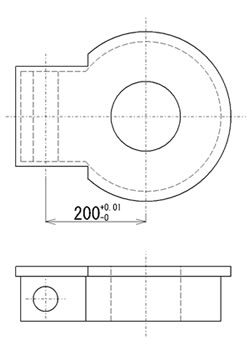

五面加工機にてギアボックスを加工した 例です。
横穴の位置はボックス中央の穴の中心 からの距離で決められています。 ｘ軸方向の公差幅は0.01と高い精度を 要求されています。 ボックス中央の穴中心の位置出しは 縦軸方向から行い、加工は横軸方向から 行います。
|
|
|

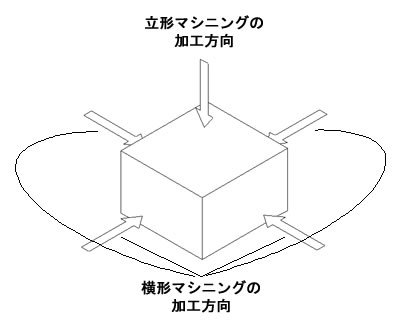

この製品は上方向のみからアプローチする縦型マシニングや、横方向からのみアプローチする 横型マシニングでは非常に困難でしょう。
ワンチャッキングで縦横からアプローチできる五面加工機ならではの自由度の高さが生かされる 加工例です。 |
||
|
||
|
